雷达引导区
基本知识
雷达引导区(Radar Area)是空中交通管理中用于进行雷达引导的特定空域。雷达引导区具有以下特点：
- 雷达引导区由多边形定义水平范围和高度限制定义垂直范围
- 在雷达引导区内，管制员可以对航空器进行雷达引导
- 雷达引导区通常设置在终端区域或进近管制区域
- 雷达引导区需要有足够的雷达覆盖
创建和管理雷达引导区
进入雷达引导区创建模式
您可以通过以下三种方式创建雷达引导区：
方式一：通过选择绘制模型对话框
- 在顶部菜单栏选择"模型绘制"
- 点击"选择绘制模型"，打开选择绘制模型对话框
- 在对话框中筛选并选择"创建雷达引导区"
- 点击"确定"进入创建模式

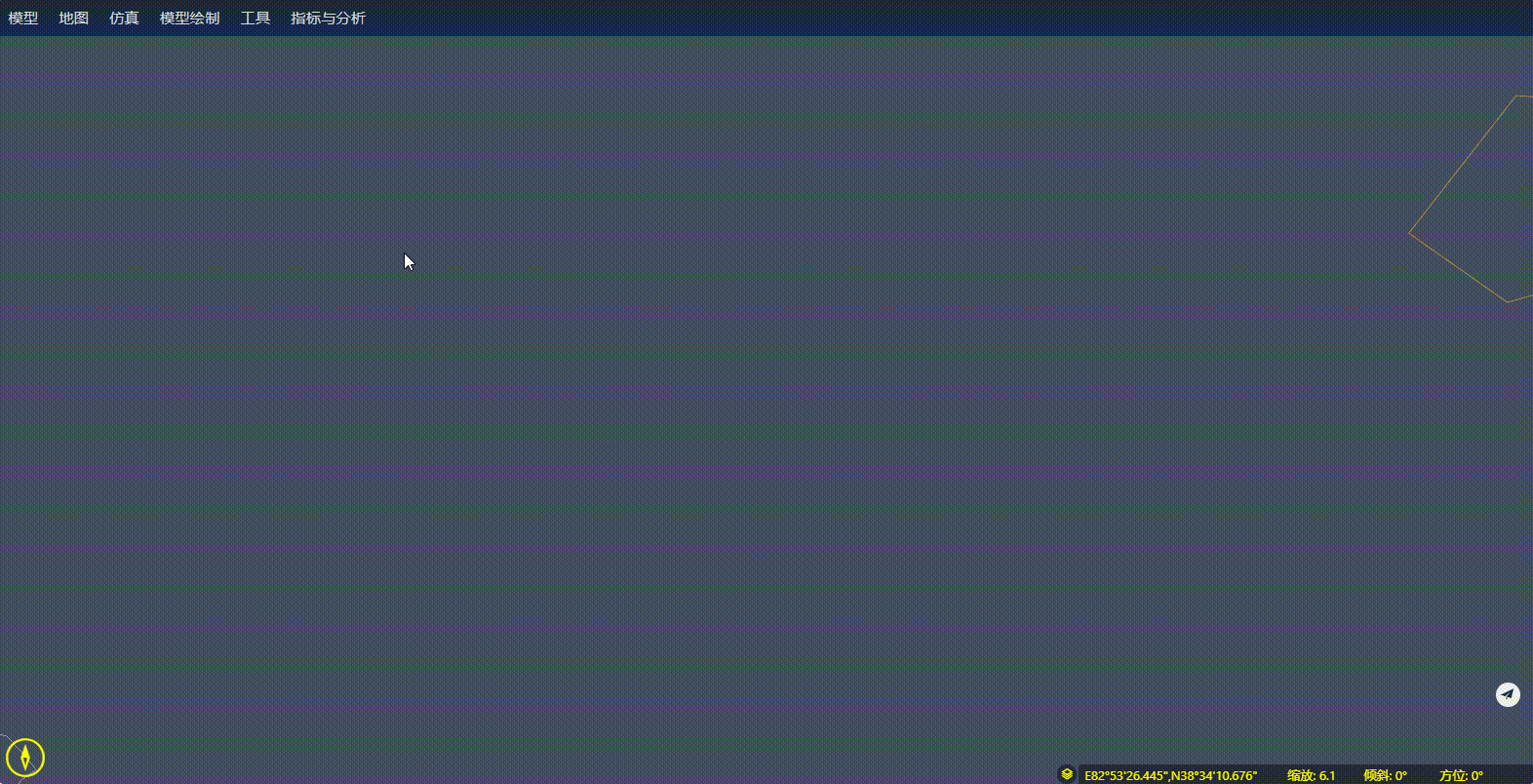

方式二：通过空域对象菜单
- 在顶部菜单栏选择"模型绘制"
- 选择"绘制空域对象"
- 点击"创建雷达引导区"进入创建模式

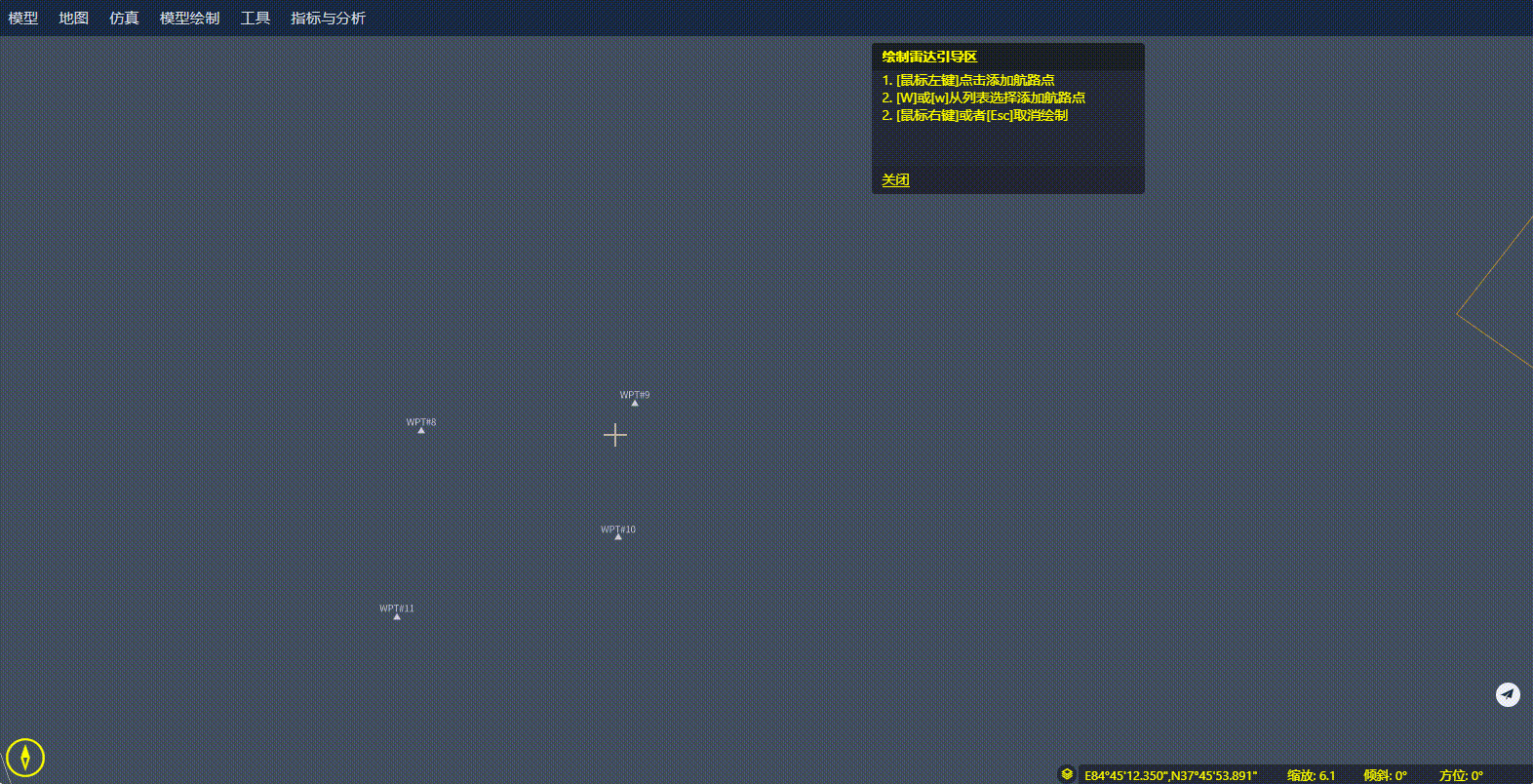

绘制雷达引导区
进入绘制模式后，您可以执行以下操作：
- 鼠标左键点击地图：添加航路点
Backspace键：删除上一个添加的航路点Enter键：保存雷达引导区，并退出绘制模式Esc键或鼠标右键：取消绘制操作并退出绘制模式
管理雷达引导区
选中已创建的雷达引导区后，您可以通过以下方式管理它：

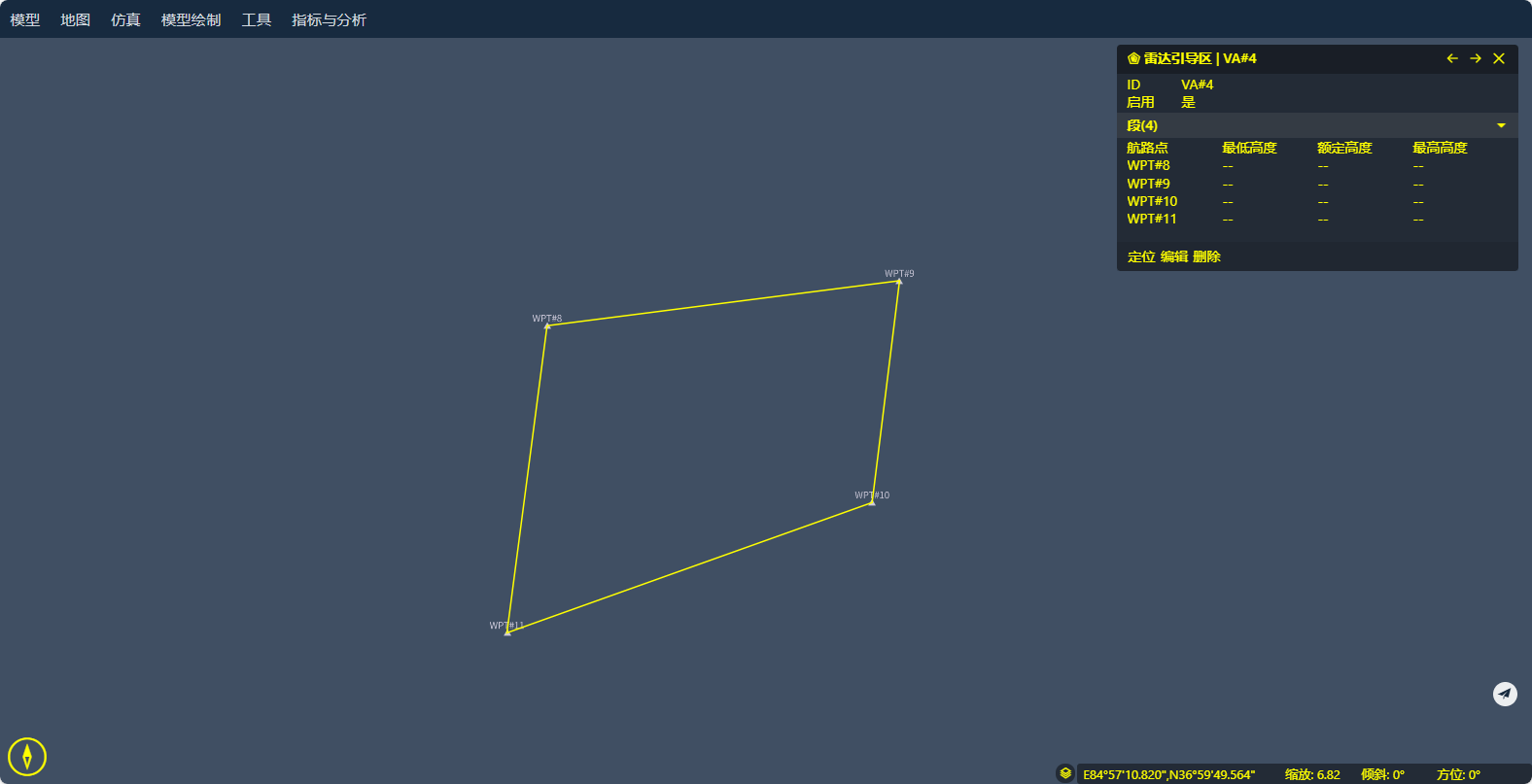

查看雷达引导区信息
鼠标左键单击雷达引导区，界面右上角会显示雷达引导区信息卡，包含雷达引导区的基本信息。

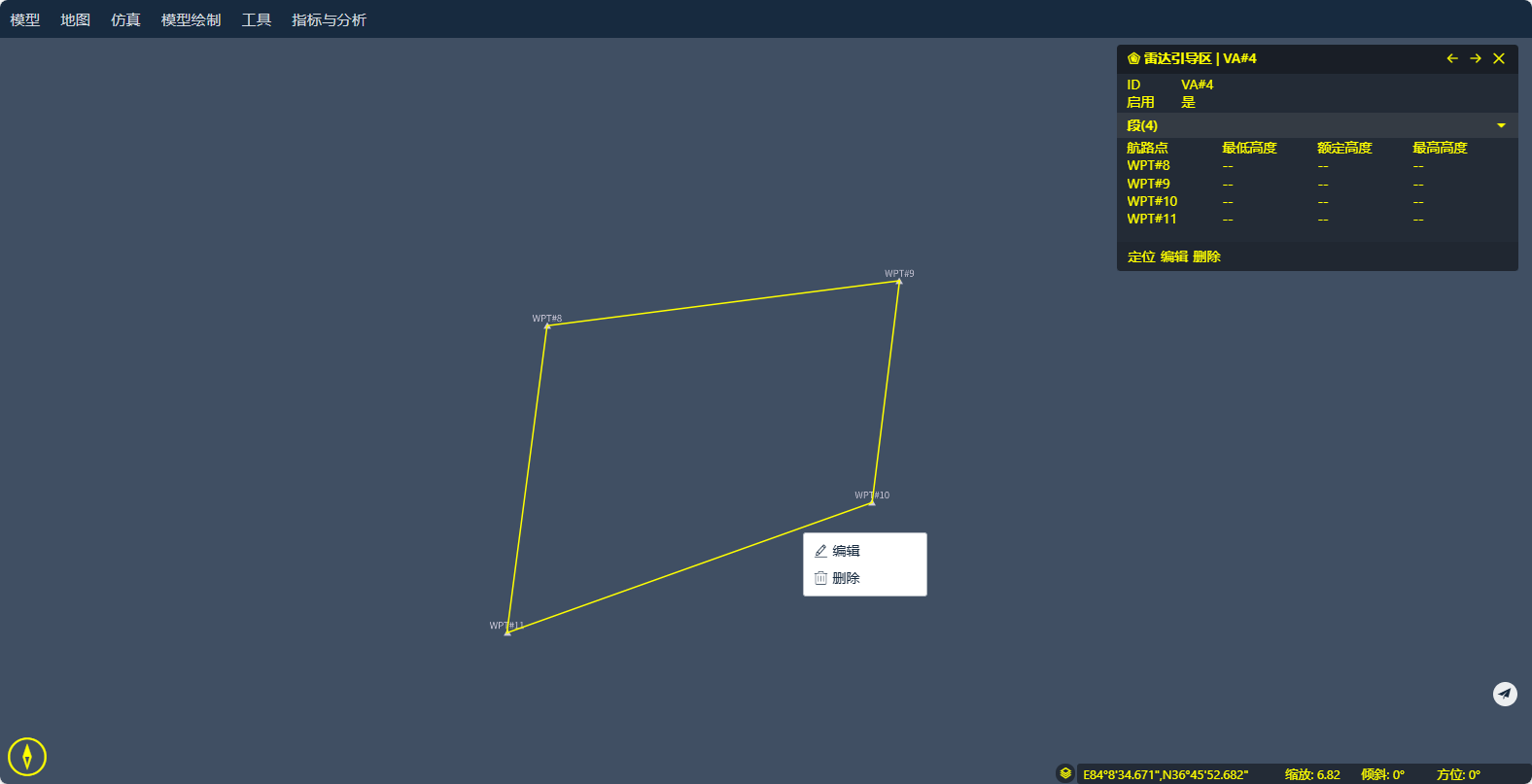

雷达引导区操作
通过信息卡底部的快捷菜单或右键菜单，您可以进行以下操作：
- 定位：将视图中心移动到该雷达引导区

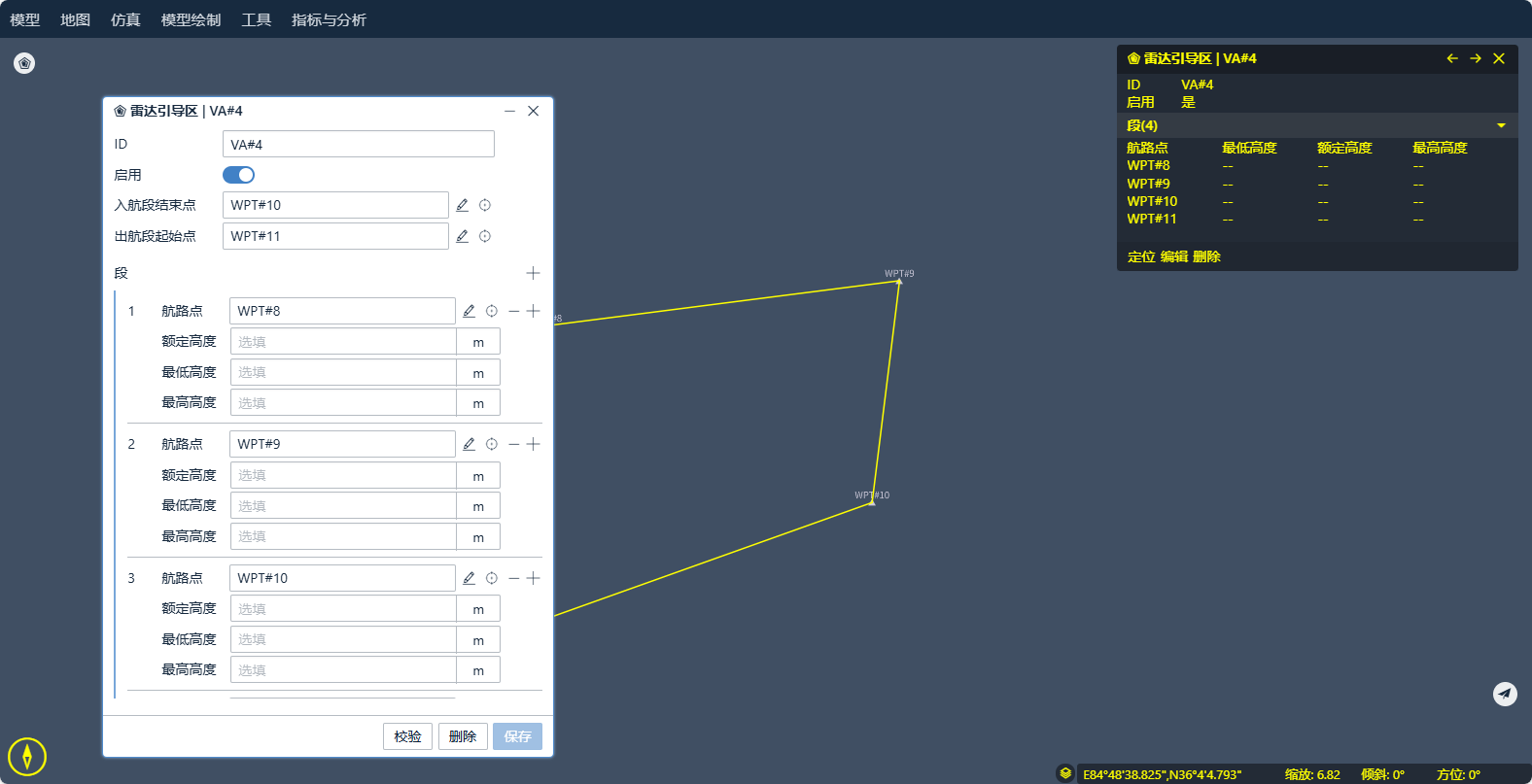

- 编辑：打开雷达引导区编辑对话框，可以修改：
- ID：修改雷达引导区的唯一标识符
- 启用：设置是否启用该雷达引导区
- 入航段起始点：选择或输入入航段起始航路点
- 出航段起始点：选择或输入出航段起始航路点
- 段：管理雷达引导区的航段
- 航路点：选择或输入航段的航路点
- 额定高度：设置航段的额定高度（单位：米）
- 最低高度：设置航段的最低高度（单位：米）
- 最高高度：设置航段的最高高度（单位：米）
- 可添加或删除航段
- 删除：从地图中移除该雷达引导区
